高壓金屬鎧裝開關柜(KYN28-12)

執行標準:

GB/T 3906-2020 《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》 聯系我們

概述

       KYN28-12開關柜(全稱:鎧裝型移開式交流金屬封閉開關設備)即三相交流50Hz的戶內成套配電裝置,主要用于接收和分配3.6-12千伏的電能并對電路實行控制保護及監測。開關柜能滿足GB3906、DL404、IEC-298標準等要求,并具有“防止誤操作斷路器,防止帶負荷推拉手車式斷路器,防止帶電閉合接地開關,防止接地開關在接地位置送電和防止誤入帶電間隔”,即我們常說的高壓開關柜的“五防功能”。它既能配用ZN63A(即VS1 )真空斷路器,也可配置進口VD4真空斷路器。廣泛用于用于發電廠,中小型發電機的送電,電力系統二次變電所的受電、送電,工礦企事業單位的配電,以及大型高壓電動機的起動等。

結構特點

       KYN28-12開關柜采用高低結構,前側高度為2300mm,后側高度為2000mm,儀表室為獨立結構,前后門都與接地開關進行"五防"聯鎖。電纜施工或維護從后側下柜門進入。通常柜的下部前后兩側用鐵板隔開,前側無帶電導體,后門與接地開關進行"五防"聯鎖。其有以下結構特點:

1.柜體結構采用敷鋁鋅板經多重折彎組裝而成;精度高、抗腐蝕、重量輕、強度高、零配件通用性強。
2.可配用VS1(ZN63)系列或進口VD4系列真空斷路器,適用性廣,可靠性高。
3.手車設有工作、試驗位置、各位置均有定位和顯示裝置,安全可靠。
4.可配用電壓互感器手車、計量手車、隔離手車、站用變落地手車等相同用途的手車具有互換性;
5.更換斷路器簡單,互換性好;
6.安全可靠有效的“五防”閉鎖,防止誤操作;
7.柜體裝有觀察窗,可觀察柜內元件的工作狀態;

8.防護等級高,可防止雜物和蟲害侵入;開關柜的外殼防護等級達到IP4X,各隔室的防護等級為IP2X;

9.柜體可靠墻安裝、柜前維護、減少占地面積;

10.各高壓室均有泄壓通道,確保人身安全;
11.電纜室空間充裕、可連接多根電纜;
12.斷路器室和電纜室可分別加裝加熱器,防止凝露與腐蝕發生。

13.斷路器室和電纜室可根據用戶要求分別加裝照明裝置,以方便維護及檢修。

主要優點:

1.結構合理,開關柜采用全金屬鎧裝設計,外殼防護等級高(IP4X)。電力電纜和控制電纜的進出孔用橡膠密封圈密封,可以防止灰塵,保護電纜絕緣層;
2.穩定可靠,斷路器室和電纜室的門板上設有觀察窗,便于觀察斷路器的位置和狀態,進出電纜的工作狀態和工作狀態的輸入輸出電纜。同時,開關柜抵抗內部電弧故障的能力不喪失;
3.性能優異,開關柜三個隔間均設有泄壓通道,用于泄放內部電弧故障產生的壓力;
4.防護等級高,開關柜具有完善的防誤操作措施。安裝可靠的聯鎖裝置,滿足電力系統“五防”要求;
5.易擴展,電纜室在深度和高度方向有足夠的電纜連接空間,每相可并聯兩對電纜,安裝方便。根據具體應用的要求,電纜室內還可安裝電壓互感器、避雷器等原裝元件;
6.適用性強,同一規格的斷路器手車無需任何調整即可互換;可配備各種微機保護裝置。

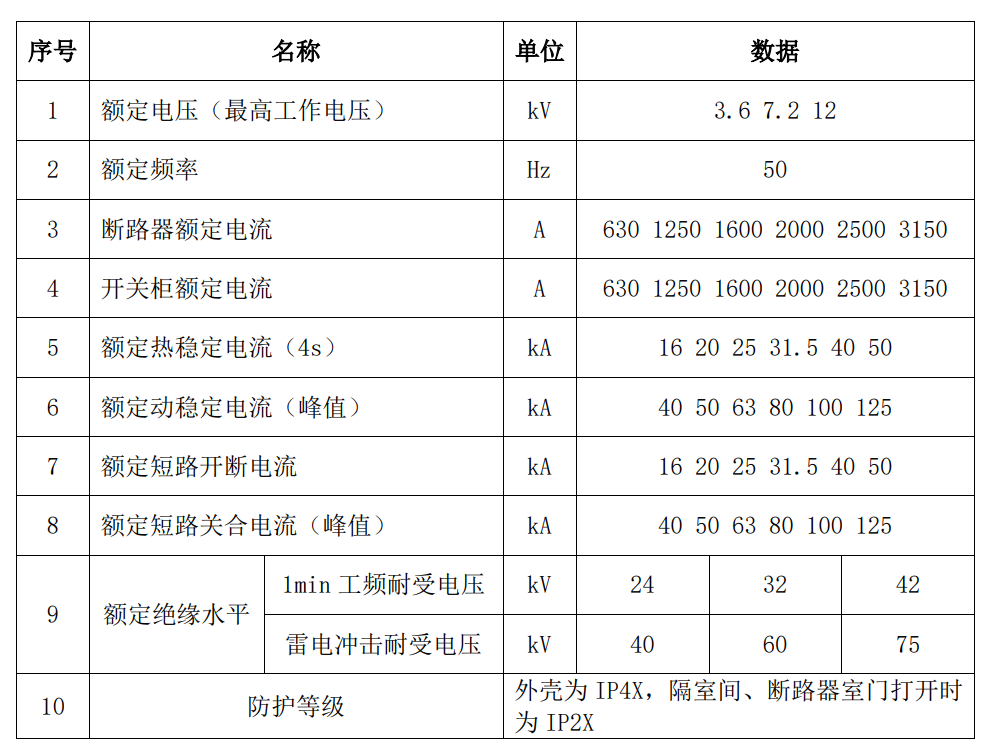

技術參數
